12. 某同学用伏安法测量待测电阻的阻值,现有器材为:

待测电阻R(阻值约 5Ω);电源(电动势3V),滑动变阻器(阻值范围0\~10Ω),电流表(量程0.6A,为3A);电压表(量程3V,15V),开关,导线若干.实验要求在测量电路中将电流表内接,滑动变阻器起分压作用,回答下列问题:


图(a)


图(b)


图(c)

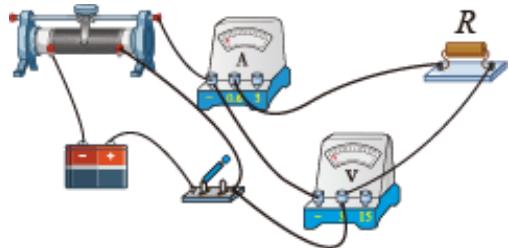

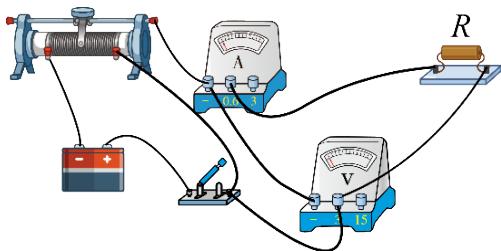

(1)按照实验要求在图(a)中画出实物连线图

(2)若已按实验要求接线,闭合开关后移动滑动变阻器的滑片,电压表示数在0\~3V 范围内明显变化,电流表的示数始终为0,写出产生这种现象的一个原因

(3)在连线正确并排除故障后,闭合开关,电压表和电流表的示数分别如图b和图c所示,由图可知,

电压表读数为 $\_V$,电流表读数为 A,由此可得待测电阻的阻值为 Ω(最后一空计算结果保留3位有效数字)
