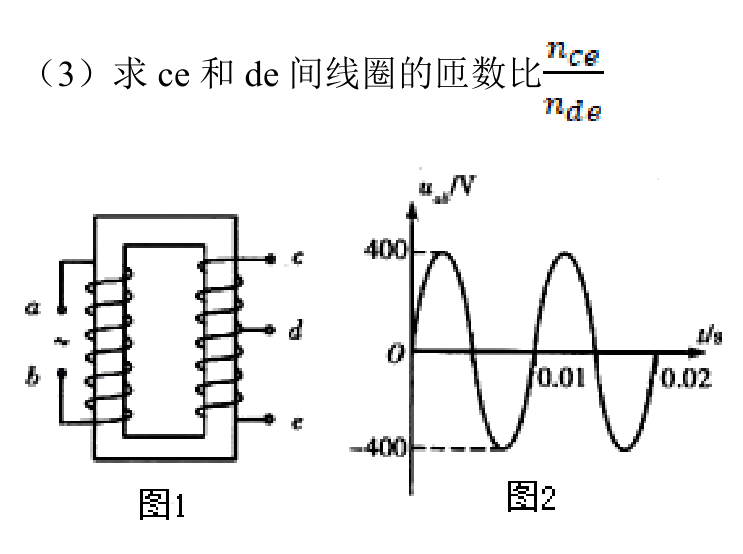

15. (15分) 如图甲为一理想变压器,ab为原线圈,ce为副线圈,d为副线圈引出的一个接
头,原线圈输入正弦式交变电压的ut图象如图乙所示。若只在ce间接一只R 1=400Ω的
电阻,或只在de间接一只R 2=225Ω的电阻,两种情况下电阻消耗的功率均为80W。
(1)请写出原线圈输入电压瞬时值u ab 的表达式。
(2)求只在ce间接400Ω电阻时,原线圈中的电流I 1。
(3)求ce和de间线圈的匝数比
2011_江苏卷 (物理)
15. (15分) 如图甲为一理想变压器,ab为原线圈,ce为副线圈,d为副线圈引出的一个接
头,原线圈输入正弦式交变电压的ut图象如图乙所示。若只在ce间接一只R 1=400Ω的
电阻,或只在de间接一只R 2=225Ω的电阻,两种情况下电阻消耗的功率均为80W。
(1)请写出原线圈输入电压瞬时值u ab 的表达式。
(2)求只在ce间接400Ω电阻时,原线圈中的电流I 1。
(3)求ce和de间线圈的匝数比
本题出自2011年2011_江苏卷 (物理)第 15 题(解答题),全卷共 8 道公开题目,这是第 8 道。整体属于区分题。
