(5 分)某四棱锥的三视图如图所示,在此四棱锥的侧面中,直…——2018 高考数学第 5 题答案解析

2018_北京卷 (2018·理)

2018 北京 第 5 题 单选题 区分题
2018_北京卷 (2018·理)

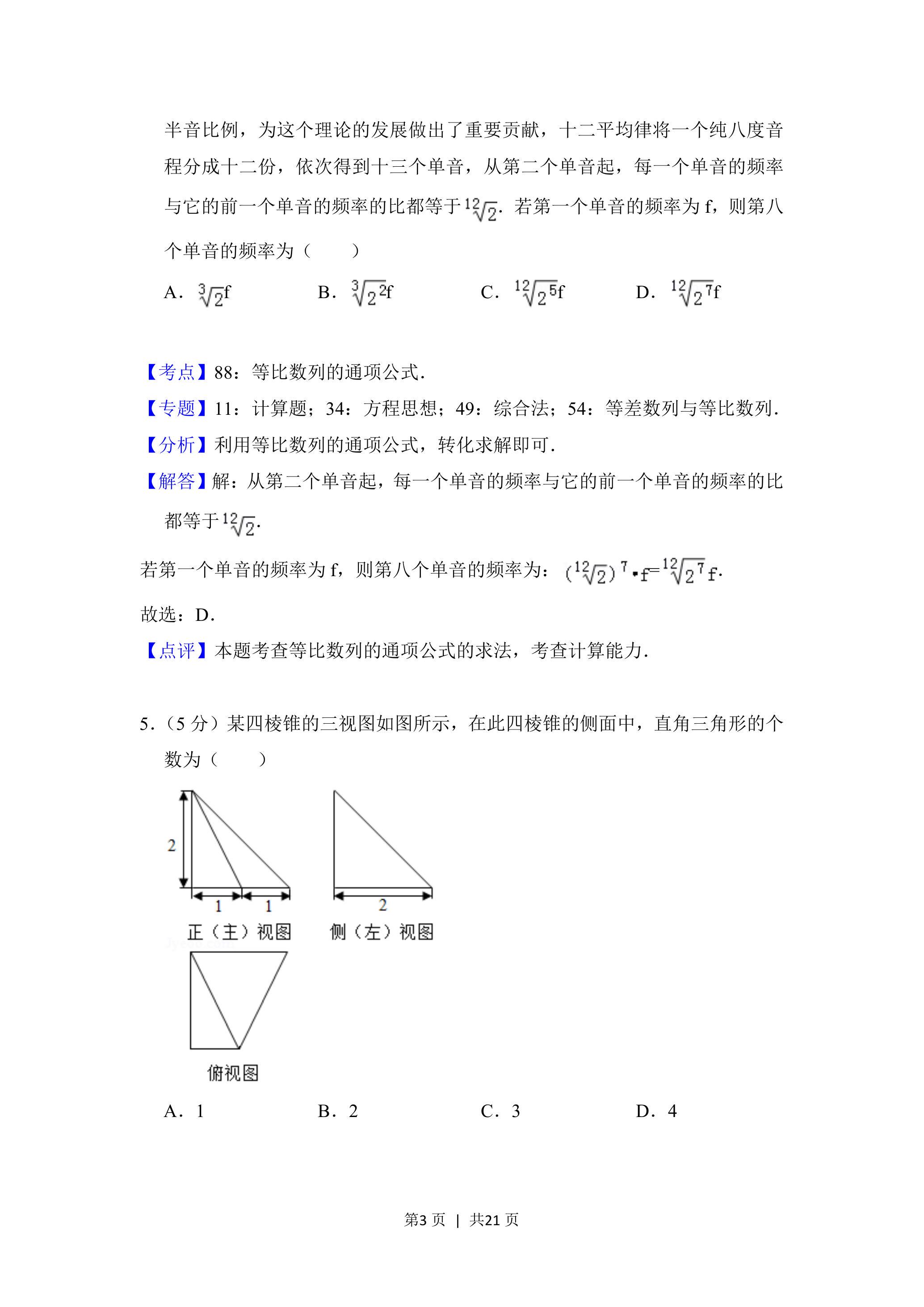

5.(5 分)某四棱锥的三视图如图所示,在此四棱锥的侧面中,直角三角形的个数为


正(主)视图


侧(左)视图


俯视图

A. 1
B. 2
C. 3
D. 4
查看原卷 →

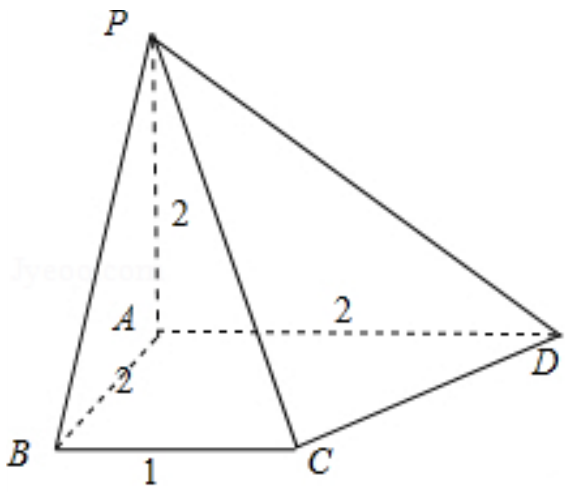

答案与解析

觉得理解了?

可以再试一道相同方法、不同题面的题,确认是否真正掌握。

课堂讲解:空间几何体的三视图和直观图

看完解析还不踏实?这道题用到的知识点,课上是这样讲的。

二级结论 · 空间几何体的三视图和直观图

任意平面图形与其斜二测直观图的面积之比恒为:
$$ \frac{S_{\text{直观图}}}{S_{\text{原图}}} = \frac{\sqrt{2}}{4} $$

出自专题:立体几何 · 基本立体图形与直观图 →
方法点拨 · 空间几何体的三视图和直观图

斜二测画法绘制平面图形直观图的规范步骤:

1. 建系:在原平面图形中选定一个平面直角坐标系(通常以某顶点为原点,邻边为坐标轴);
2. 画轴:在草稿纸上作两条夹角为 $45^\circ$ 的射线,水平方向为 $x'$ 轴,向右上方倾斜 $45^\circ$ 的为 $y'$ 轴;
3. 取点连线:
• 平行于 $x$ 轴的线段,长度不变,仍平行于 $x'$ 轴;
• 平行于 $y$ 轴的线段,长度缩为原来的一半,仍平行于 $y'$ 轴;
• 依序确定各顶点位置后,按原顺序连接成图。

出自专题:数学寒假直播8:立体几何2 →
概念精讲 · 空间几何体的三视图和直观图

直观图是立体图形在平面上的平行投影所得图形,本质上是一个二维平面图形,非真实立体几何体。它通过点、线、阴影等视觉手段模拟空间感,但所有元素均位于同一平面内。高中阶段的直观图特指在平行投影下得到的图形。

出自专题:立体几何 · 基本立体图形与直观图 →
题目指纹

这道题真正考什么?

核心知识
空间几何体的三视图和直观图
核心考法
数形结合
关键能力
单选题立体几何
学科素养
逻辑推理直观想象
难度
区分题中等档

题目概览

本题出自2018年2018_北京卷 (2018·理)第 5 题(单选题),全卷共 15 道公开题目,这是第 5 道。整体属于区分题,难度在中等档。主要考查「空间几何体的三视图和直观图」;常用思路是数形结合;重点体现逻辑推理、直观想象素养。
