随着智能手机的广泛应用,充电宝成为手机及时充电的一种重要选…——2021 高考物理第 10 题答案解析

2021_天津卷

2021 天津 第 10 题 单选题 区分题
2021_天津卷

10. 随着智能手机的广泛应用,充电宝成为手机及时充电的一种重要选择。充电宝可以视为与电池一样的直流电源。一充电宝的电动势约为5V,内阻很小,最大放电电流为2A,某实验小组测定它的电动势和内阻。

他们剥开充电宝连接线的外绝缘层,里而有四根导线,红导线为充电宝的正极,黑导线为充电宝的负极,

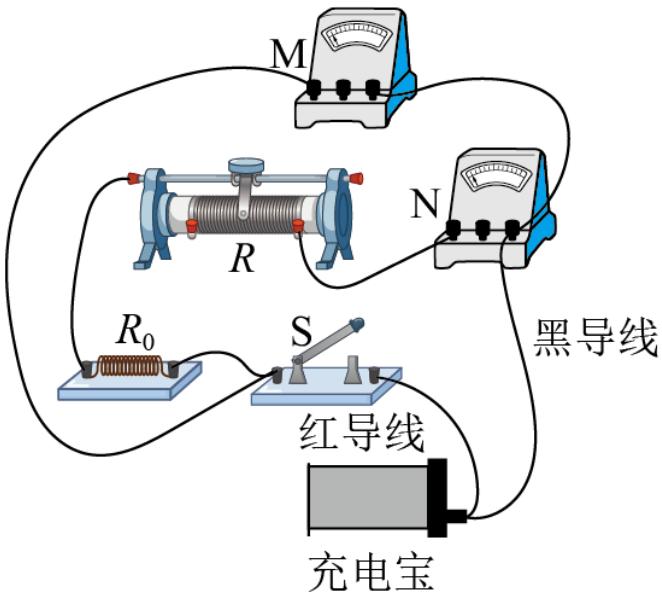

其余两根导线空置不用,另有滑动变阻器R用于改变电路中的电流,定值电阻 $R _ { 0 } = 3 \Omega$ ,两只数字多用电表M、N,两表均为理想电表,并与开关S 连成如图所示电路。

①图中测量电流的电表是 \_,测量电压的电表是 。(均填写字母“M”或“N”)

②调节滑动变阻器,测得多组I、U数据,记录如下表,其中只有一个数据记录有误,审视记录的数据,可以发现表中第 次的记录数据有误。(填测量次数的序号)

<table><tr><td rowspan=1 colspan=1>次数</td><td rowspan=1 colspan=1>1</td><td rowspan=1 colspan=1>2</td><td rowspan=1 colspan=1>3</td><td rowspan=1 colspan=1>4</td><td rowspan=1 colspan=1>5</td><td rowspan=1 colspan=1>6</td><td rowspan=1 colspan=1>7</td></tr><tr><td rowspan=1 colspan=1>电流I/A</td><td rowspan=1 colspan=1>0.299</td><td rowspan=1 colspan=1>0.477</td><td rowspan=1 colspan=1>0.684</td><td rowspan=1 colspan=1>0.877</td><td rowspan=1 colspan=1>1.065</td><td rowspan=1 colspan=1>1.281</td><td rowspan=1 colspan=1>1.516</td></tr><tr><td rowspan=1 colspan=1>电压U/V</td><td rowspan=1 colspan=1>4.970</td><td rowspan=1 colspan=1>4.952</td><td rowspan=1 colspan=1>4.932</td><td rowspan=1 colspan=1>4.942</td><td rowspan=1 colspan=1>4.894</td><td rowspan=1 colspan=1>4.872</td><td rowspan=1 colspan=1>4.848</td></tr></table>

③电路中接入 $R _ { 0 }$ 可以达到下列哪个效果。 (填选项前的字母)

A. 使测电流的电表读数变化明显
B. 为了更准确地测量充电宝内阻
C. 避免使充电宝的放电电流过大
D. 减小测量电压的电表分流作用
查看原卷 →

答案与解析

题目指纹

这道题真正考什么?

关键能力
实验
难度
区分题中上档

题目概览

本题出自2021年2021_天津卷第 10 题(单选题),全卷共 8 道公开题目,这是第 7 道。整体属于区分题,难度在中上档。
