10. 一同学探究阻值约为550W 的待测电阻 $R _ { x }$ 在0 \~ 5mA 范围内的伏安特性。可用器材有:电压表 V(量程为3V,内阻很大),电流表A(量程为1mA ,内阻为300W ),电源E(电动势约为4V,内阻不计),滑动变阻器 R(最大阻值可选10W或1.5kΩ),定值电阻 $R _ { 0 }$ (阻值可选75W或150W),开关 S,导线若干。


图(a)

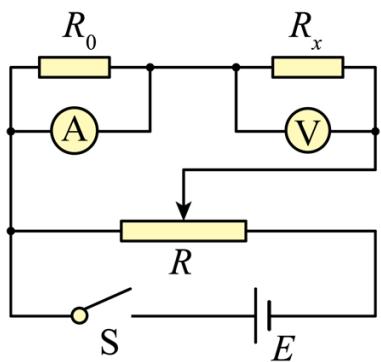

(1)要求通过 $R _ { x }$ 的电流可在0 \~ 5mA 范围内连续可调,在答题卡上将图(a)所示的器材符号连线,画出实验电路的原理图

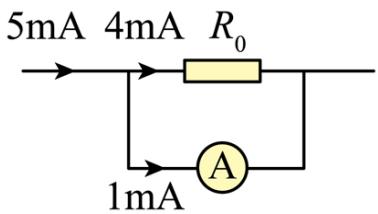

(2)实验时,图(a)中的 R 应选最大阻值为\_\_\_\_\_\_(填“10W”或“1.5kΩ”)的滑动变阻器, $R _ { 0 }$ 应选阻值为\_\_\_\_\_\_(填“75W”或“150W”)的定值电阻;

(3)测量多组数据可得 $R _ { x }$ 的伏安特性曲线。若在某次测量中,电压表、电流表的示数分别如图(b)和图(c)所示,则此时 $R _ { x }$ 两端的电压为\_\_\_\_\_\_V,流过 $R _ { x }$ 的电流为\_\_\_\_\_mA,此组数据得到的 $R _ { x }$ 的阻值为\_\_\_\_\_\_W(保留3位有效数字)。


图(b)


图(c)

查看原卷 →

答案与解析

题目指纹

这道题真正考什么?

关键能力
实验
难度
区分题中等档

题目概览

本题出自2022年2022_全国乙卷第 10 题(解答题),全卷共 14 道公开题目,这是第 9 道。整体属于区分题,难度在中等档。
