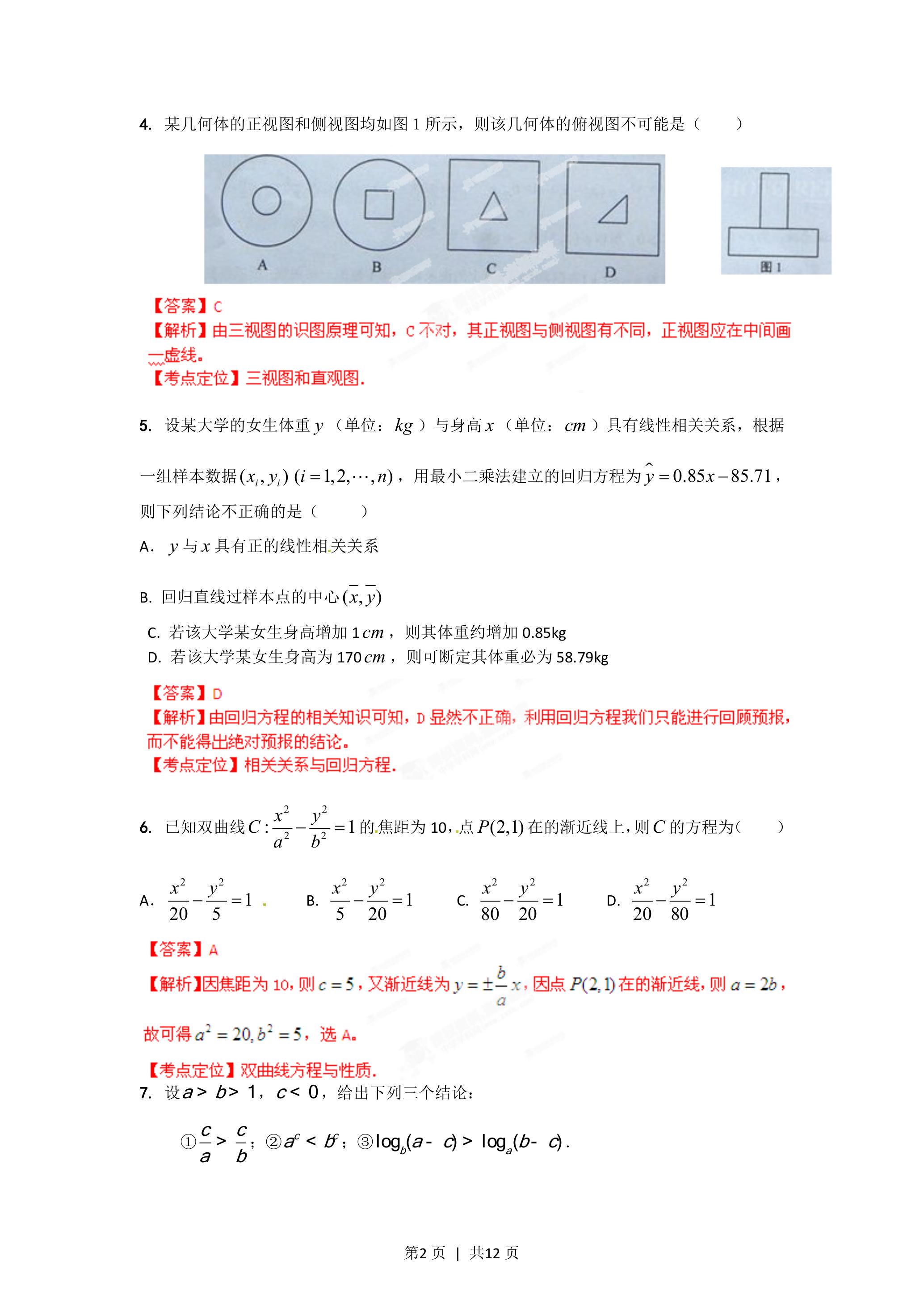

某几何体的正视图和侧视图均如图1所示,则该几何体的俯视图不…——2012 高考数学第 4 题答案解析

2012_退役省自主命题 (2012·文)

答案与解析

觉得理解了?

可以再试一道相同方法、不同题面的题,确认是否真正掌握。

考点精讲:空间几何体的三视图和直观图

看完解析还不踏实?先把这道题用到的知识点吃透。

概念精讲 · 空间几何体的三视图和直观图

直观图是立体图形在平面上的平行投影所得图形,本质上是一个二维平面图形,非真实立体几何体。它通过点、线、阴影等视觉手段模拟空间感,但所有元素均位于同一平面内。高中阶段的直观图特指在平行投影下得到的图形。

完整讲解:立体几何 · 基本立体图形与直观图 →
方法点拨 · 空间几何体的三视图和直观图

斜二测画法绘制平面图形直观图的规范步骤:

1. 建系:在原平面图形中选定一个平面直角坐标系(通常以某顶点为原点,邻边为坐标轴);
2. 画轴:在草稿纸上作两条夹角为 $45^\circ$ 的射线,水平方向为 $x'$ 轴,向右上方倾斜 $45^\circ$ 的为 $y'$ 轴;
3. 取点连线:
• 平行于 $x$ 轴的线段,长度不变,仍平行于 $x'$ 轴;
• 平行于 $y$ 轴的线段,长度缩为原来的一半,仍平行于 $y'$ 轴;
• 依序确定各顶点位置后,按原顺序连接成图。

完整讲解:立体几何 · 棱柱、棱锥、棱台与斜二测画法 →
方法点拨 · 空间几何体的三视图和直观图

斜二测画法绘制水平放置平面图形直观图的第一步:
1. 在原图上建立平面直角坐标系,优先选取对称性良好的建系方式(如以图形中心为原点、对称轴为坐标轴);
2. 在作图区另建斜坐标系:先画水平x′轴,再画与x′轴成$45^\circ$角的y′轴;x′轴必须与原图x轴平行;两坐标系原点分别记为$O$与$O'$。

完整讲解:立体几何 · 基本立体图形与直观图 →
题目指纹

这道题真正考什么?

核心知识
空间几何体的三视图和直观图
核心考法
数形结合
关键能力
应用单选题
学科素养
逻辑推理直观想象
最容易错
审题不清
难度
区分题中等档
复习阶段
一轮复习后

题目概览

本题出自2012年2012_退役省自主命题 (2012·文)第 4 题(解答题),全卷共 18 道公开题目,这是第 4 道。整体属于区分题,难度在中等档,适合一轮复习后检验。主要考查「空间几何体的三视图和直观图」;常用思路是数形结合;重点体现逻辑推理、直观想象素养。做题时最容易在「审题不清」上失分。
