以图(1)为正视图,在图(2)(3)(4)(5)中选两个分…——2021 高考数学第 16 题答案解析

2021_全国乙卷 (2021·文)

2021 全国 第 16 题 填空题 区分题
2021_全国乙卷 (2021·文)

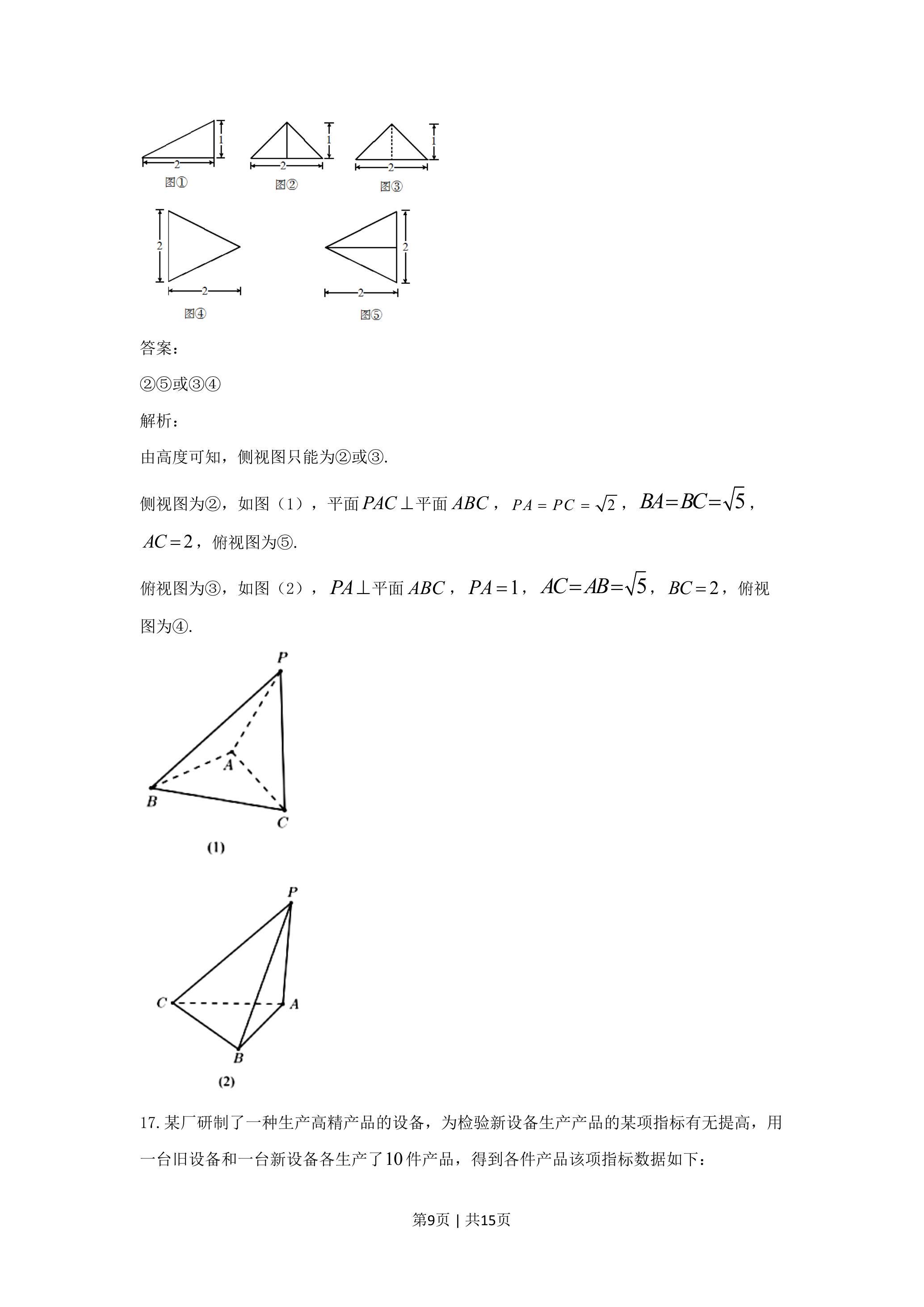

16.以图(1)为正视图,在图(2)(3)(4)(5)中选两个分别作为侧视图和俯视图,组成某个三棱锥的三视图,则所选侧视图和俯视图的编号依次为 $\_\_\_\_$ (写出符合要求的一组答案即可).


图(1)


图(2)


图(3)


图(4)


图(5)

查看原卷 →

答案与解析

觉得理解了?

可以再试一道相同方法、不同题面的题,确认是否真正掌握。

课堂讲解:空间几何体的三视图和直观图

看完解析还不踏实?这道题用到的知识点,课上是这样讲的。

概念精讲 · 空间几何体的三视图和直观图

原图中平行于 $x$ 轴的线段,在直观图中长度保持不变;原图中平行于 $y$ 轴的线段,在直观图中长度变为原来的 $\frac{1}{2}$。

出自专题:立体几何 · 基本立体图形与直观图 →
方法点拨 · 空间几何体的三视图和直观图

斜二测画法绘制水平放置平面图形直观图的第一步:
1. 在原图上建立平面直角坐标系,优先选取对称性良好的建系方式(如以图形中心为原点、对称轴为坐标轴);
2. 在作图区另建斜坐标系:先画水平x′轴,再画与x′轴成$45^\circ$角的y′轴;x′轴必须与原图x轴平行;两坐标系原点分别记为$O$与$O'$。

出自专题:立体几何 · 基本立体图形与直观图 →
概念精讲 · 空间几何体的三视图和直观图

直观图是立体图形在平面上的平行投影所得图形,本质上是一个二维平面图形,非真实立体几何体。它通过点、线、阴影等视觉手段模拟空间感,但所有元素均位于同一平面内。高中阶段的直观图特指在平行投影下得到的图形。

出自专题:立体几何 · 基本立体图形与直观图 →
题目指纹

这道题真正考什么?

核心知识
空间几何体的三视图和直观图
关键能力
应用填空题
学科素养
逻辑推理直观想象
最容易错
漏解审题不清
难度
区分题中等档

题目概览

本题出自2021年2021_全国乙卷 (2021·文)第 16 题(填空题),全卷共 19 道公开题目,这是第 16 道。整体属于区分题,难度在中等档。主要考查「空间几何体的三视图和直观图」;重点体现逻辑推理、直观想象素养。做题时最容易在「漏解」、「审题不清」上失分。
