10.(9分)某同学利用图(a)所示电路测量量程为2.5V 的电压表 $\textcircled{\mathrm { V } }$ 的内阻(内阻为数千欧姆),可供选择的器材有:电阻箱 R(最大阻值 99999.9Ω),滑动变阻器 ${ \sf R } _ { 1 }$ (最大阻值50Ω),滑动变阻器 ${ \sf R } _ { 2 }$ (最大阻值5kΩ),直流电源 E(电动势3V)。开关1个,导线若干。

实验步骤如下:

①按电路原理图(a)连接线路;

②将电阻箱阻值调节为 0,将滑动变阻器的滑片移到与图(a)中最左端所对应的位置,闭合开关S;

③调节滑动变阻器使电压表满偏;

④保持滑动变阻器的滑片位置不变,调节电阻箱阻值,使电压表的示数为2.00V,记下电阻箱的阻值。

回答下列问题:

(1)实验中应选择滑动变阻器 $\underline { { \mathsf { R } } } _ { 1 }$ (填 $" \mathsf { R } _ { 1 } ^ { \prime \prime }$ 或 $" \mathsf { R } _ { 2 } ^ { \prime \prime } ,$ )。

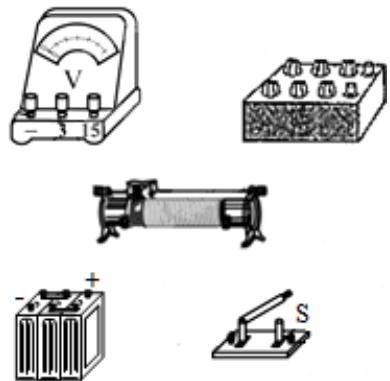

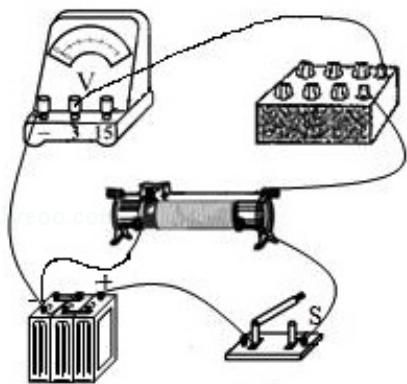

(2)根据图(a)所示电路将图(b)中实物图连线。

(3)实验步骤④中记录的电阻箱阻值为630.0Ω,若认为调节电阻箱时滑动变阻器上的分压不变,计算可得电压表的内阻为 2520 Ω(结果保留到个位)。

(4)如果此电压表是由一个表头和电阻串联构成的,可推断该表头的满刻度电流为 D (填正确答案标号)。A. $1 0 0 \mu \mathsf { A }$ B.250μA C.500μA D.1mA。
