(5分)中国古建筑借助榫卯将木构件连接起来。构件的凸出部分…——2018 高考数学第 3 题答案解析

2018_新课标 III 卷 (2018·理)

2018 全国 第 3 题 单选题 区分题
2018_新课标 III 卷 (2018·理)

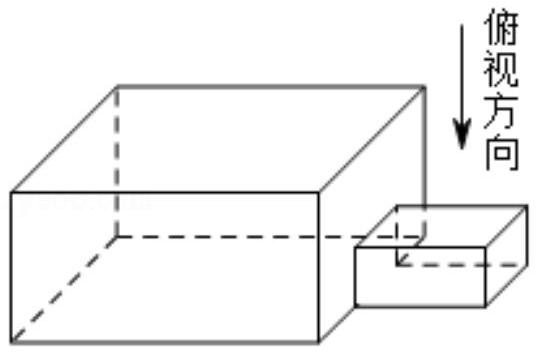

3.(5分)中国古建筑借助榫卯将木构件连接起来。构件的凸出部分叫榫头,凹进部分叫卯眼,图中木构件右边的小长方体是榫头.若如图摆放的木构件与某一带卯眼的木构件咬合成长方体,则咬合时带卯眼的木构件的俯视图可

以是

A.
B.
C.
D.

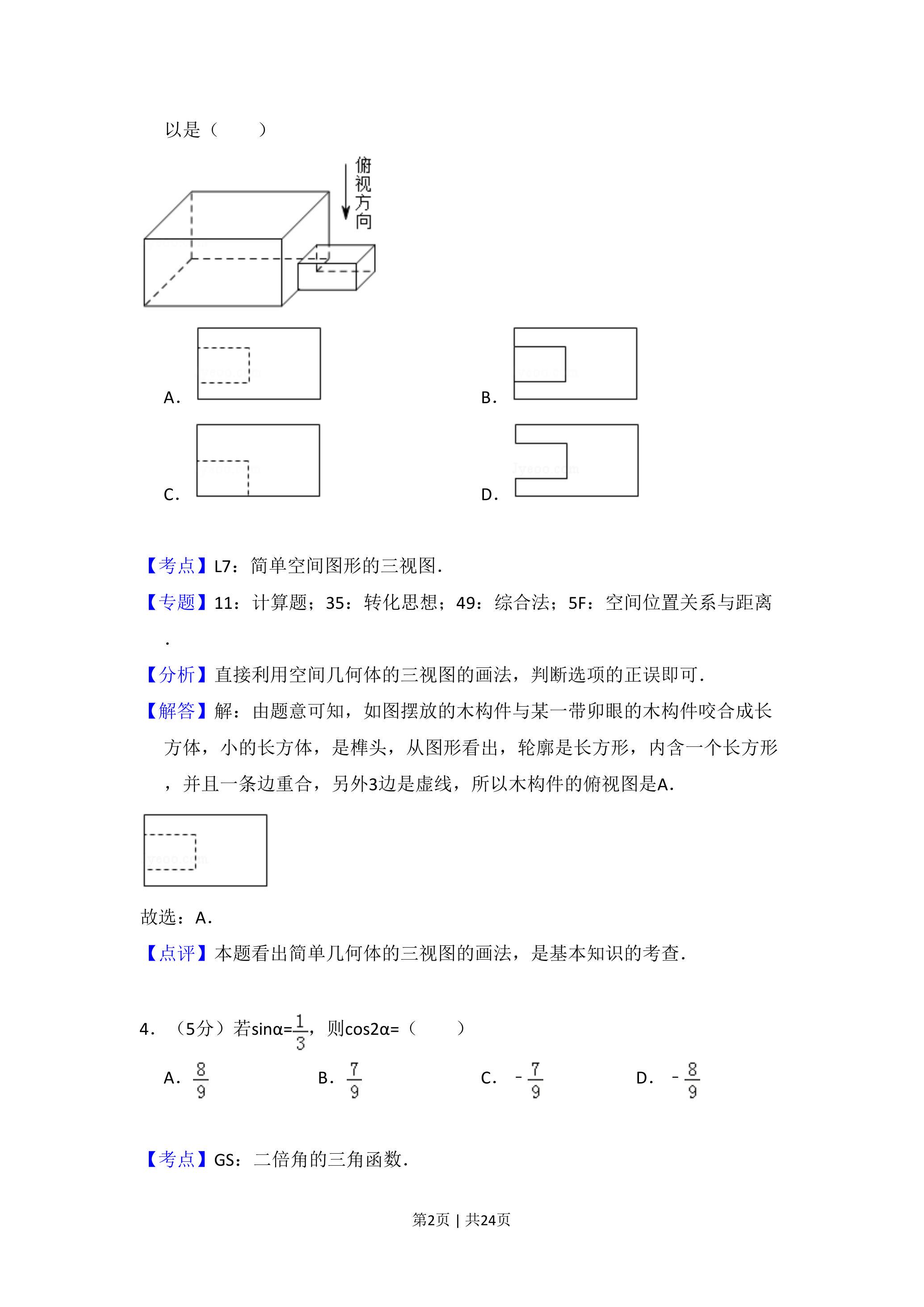

查看原卷 →

答案与解析

觉得理解了?

可以再试一道相同方法、不同题面的题,确认是否真正掌握。

课堂讲解:空间几何体的三视图和直观图

看完解析还不踏实?这道题用到的知识点,课上是这样讲的。

概念精讲 · 空间几何体的三视图和直观图

在斜二测画法中,原图平面直角坐标系的 $x$ 轴与 $y$ 轴(互相垂直,交于点 $O$)对应直观图中的 $x'$ 轴与 $y'$ 轴;规定 $\angle x'Oy' = 45^\circ$。

出自专题:立体几何 · 基本立体图形与直观图 →
方法点拨 · 空间几何体的三视图和直观图

斜二测画法绘制水平放置平面图形直观图的第一步:
1. 在原图上建立平面直角坐标系,优先选取对称性良好的建系方式(如以图形中心为原点、对称轴为坐标轴);
2. 在作图区另建斜坐标系:先画水平x′轴,再画与x′轴成$45^\circ$角的y′轴;x′轴必须与原图x轴平行;两坐标系原点分别记为$O$与$O'$。

出自专题:立体几何 · 基本立体图形与直观图 →
概念精讲 · 空间几何体的三视图和直观图

直观图是立体图形在平面上的平行投影所得图形,本质上是一个二维平面图形,非真实立体几何体。它通过点、线、阴影等视觉手段模拟空间感,但所有元素均位于同一平面内。高中阶段的直观图特指在平行投影下得到的图形。

出自专题:立体几何 · 基本立体图形与直观图 →
题目指纹

这道题真正考什么?

核心知识
空间几何体的三视图和直观图
核心考法
数形结合
关键能力
应用单选题
学科素养
逻辑推理直观想象
最容易错
漏解
难度
区分题基础档
复习阶段
一轮复习后

题目概览

本题出自2018年2018_新课标 III 卷 (2018·理)第 3 题(单选题),全卷共 18 道公开题目,这是第 3 道。整体属于区分题,难度在基础档,适合一轮复习后检验。主要考查「空间几何体的三视图和直观图」;常用思路是数形结合;重点体现逻辑推理、直观想象素养。做题时最容易在「漏解」上失分。
