17. 某小组进行电学实验探究。
(一)某同学探究“电流与电压”的关系,他用了3个干电池,一个定值电阻、一个滑动变阻器(20Ω,1A),一个电压表,一个电流表,导线若干。

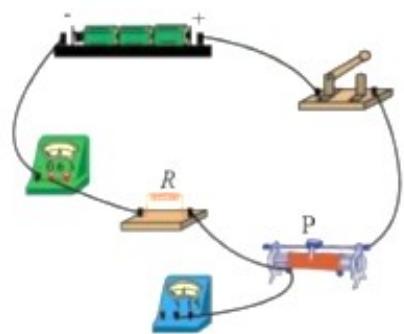

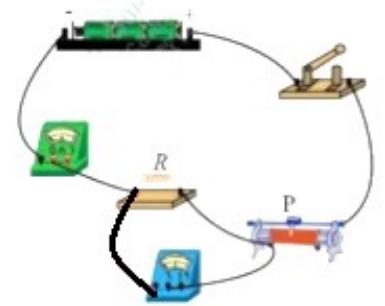

(1)请补充实物图;
(2)若电压表无示数,电流表有示数,此时原因可能是\_\_\_\_\_\_(选填“R断路”或“R短路”);
(3)他用此电路做了若干组实验,以下第 组实验数据有误;
(4)根据此表格可知:电阻一定时,电流与电压成 (选填“正比”或“反比”)

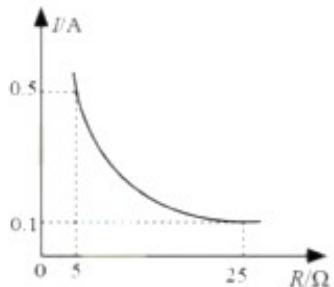

(二)某同学探究“电流与电阻”的关系,他有5Ω、10Ω、15Ω、20Ω、25Ω的电阻,一个电压表,一个电流表和导线若干,多次实验后得到电流与电阻的关系如图所示。

(1)电阻两端的电压为 $\mathrm { . } \mathrm { v } ; $
(2)滑动变阻器的最大功率为 \_W。
